Как поставщик криогенных воздухоразделительных установок (ВРУ), я лично стал свидетелем невероятных технологий, лежащих в основе этих систем. Одним из важнейших компонентов криогенной ВРУ является теплообменник. В этом блоге я расскажу о том, как работают эти теплообменники и их значение в общем процессе.

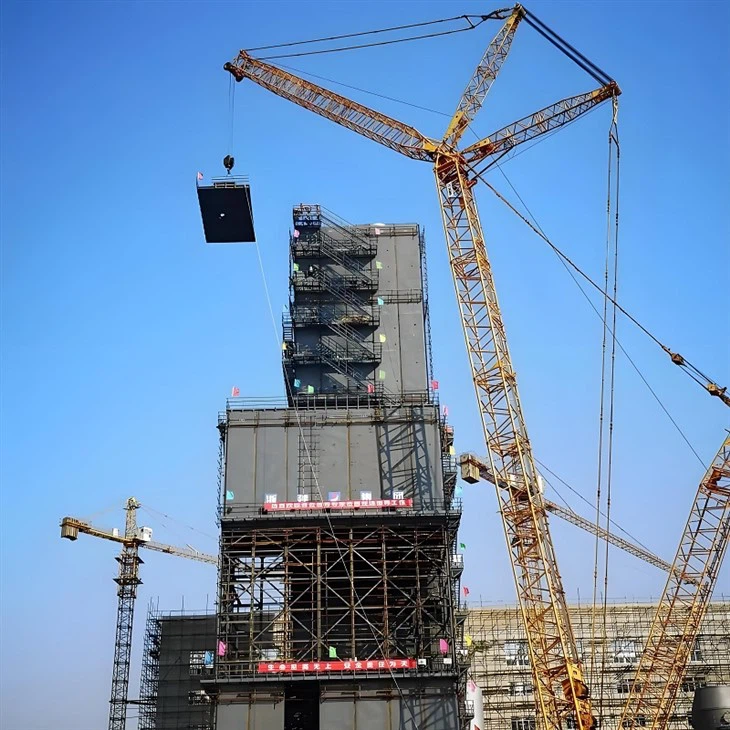

Основы криогенной ВРУ
Прежде чем мы перейдем к теплообменникам, давайте кратко разберемся, что делает криогенный ВРУ. Криогенная ВРУ предназначена для разделения воздуха на его основные компоненты — азот, кислород и аргон — по принципу фракционной перегонки при экстремально низких температурах. Процесс начинается со сжатия и очистки поступающего воздуха от примесей, таких как водяной пар, углекислый газ и углеводороды. Затем очищенный воздух охлаждается до криогенных температур, при которых различные компоненты воздуха могут быть разделены по точкам их кипения.
Роль теплообменников в криогенных ВРУ
Теплообменники играют жизненно важную роль в криогенном процессе ВРУ. Они отвечают за передачу тепла между различными потоками жидкостей без их смешивания. В криогенной ВРУ теплообменники используются для нескольких целей, среди которых:
- Охлаждение поступающего воздуха: Поступающий сжатый воздух необходимо охладить до криогенных температур, прежде чем его можно будет отделить. Теплообменники передают тепло от входящего воздуха к выходящим потокам холодных продуктов, таких как азот и кислород.
- Восстановление энергии холода: Потоки холодных продуктов, выходящие из дистилляционных колонн, по-прежнему содержат значительное количество энергии холода. Теплообменники используются для рекуперации этой холодной энергии и передачи ее обратно входящему воздуху, что снижает общее энергопотребление системы.
- Поддержание температурного баланса: Теплообменники помогают поддерживать температурный баланс между различными частями криогенной ВРУ, обеспечивая эффективную работу и оптимальное разделение компонентов воздуха.
Типы теплообменников, применяемых в криогенных ВРУ
В криогенных ВРУ применяется несколько типов теплообменников, каждый из которых имеет свои преимущества и недостатки. К наиболее распространенным типам относятся:
- Пластинчато-ребристые теплообменники: Пластинчато-ребристые теплообменники широко используются в криогенных ВРУ благодаря высокой эффективности теплопередачи и компактной конструкции. Они состоят из нескольких слоев ребер, зажатых между плоскими пластинами, которые обеспечивают большую площадь поверхности для теплопередачи. Пластинчато-ребристые теплообменники подходят для работы с большими расходами и могут работать при высоких давлениях.
- Кожухотрубные теплообменники: Кожухотрубные теплообменники – еще один тип теплообменников, обычно используемый в криогенных ВРУ. Они состоят из пучка трубок, заключенных в оболочку. Одна жидкость течет по трубкам, а другая жидкость течет через оболочку. Кожухотрубные теплообменники относительно просты по конструкции и подходят для применений, в которых две жидкости имеют большую разницу температур.
- Спиральные теплообменники: Спиральные теплообменники реже используются в криогенных ВРУ, но могут быть хорошим вариантом для определенных применений. Они состоят из двух спиралевидных каналов, разделенных тонкой стенкой. Две жидкости текут в противоположных направлениях через каналы, обеспечивая противоток для эффективной теплопередачи. Спиральные теплообменники компактны и могут работать с высоковязкими жидкостями.
Как работают теплообменники в криогенных ВРУ
Принцип работы теплообменников в криогенных ВРУ основан на передаче тепла от горячей жидкости к холодной через твердую стенку. Процесс теплопередачи происходит за счет разницы температур между двумя жидкостями. Скорость теплопередачи зависит от нескольких факторов, включая площадь поверхности теплообменника, разницу температур между двумя жидкостями и теплопроводность используемых материалов.
В криогенных ВРУ теплообменники обычно располагаются последовательно или параллельно для достижения желаемых условий температуры и потока. Поступающий сжатый воздух сначала проходит через предохладитель, где охлаждается до определенной температуры с помощью воды или другой охлаждающей среды. Затем предварительно охлажденный воздух поступает в основной теплообменник, где дополнительно охлаждается до криогенных температур за счет обмена тепла с выходящими потоками холодного продукта.
Потоки холодных продуктов, таких как азот и кислород, покидают дистилляционные колонны при криогенных температурах. Эти потоки затем проходят через основной теплообменник в направлении, противоположном входящему воздуху. Проходя через теплообменник, потоки холодного продукта поглощают тепло из входящего воздуха, в результате чего воздух охлаждается, а потоки продукта нагреваются. Потоки подогретой продукции затем отправляются на хранение или дальнейшую переработку.
Важность проектирования и обслуживания теплообменника
Конструкция и обслуживание теплообменников имеют решающее значение для эффективной работы криогенной ВРУ. Хорошо спроектированный теплообменник может обеспечить высокую эффективность теплопередачи, низкий перепад давления и длительный срок службы. С другой стороны, плохо спроектированный или обслуживаемый теплообменник может привести к снижению производительности, увеличению потребления энергии и даже к сбоям в системе.
При проектировании теплообменника криогенной ВРУ необходимо учитывать несколько факторов, в том числе тип теплообменника, используемые материалы, условия эксплуатации и требуемую скорость теплопередачи. Конструкция теплообменника должна обеспечивать минимизацию падения давления на теплообменнике, поскольку высокий перепад давления может увеличить энергопотребление системы. Материалы, используемые в теплообменнике, должны выдерживать криогенные температуры и агрессивную среду.
Регулярное техническое обслуживание теплообменников также важно для обеспечения их оптимальной работы. Сюда входит очистка поверхностей теплообменника от загрязнений и мусора, проверка целостности трубок и ребер, а также мониторинг рабочих параметров, таких как температура и давление. Любые признаки утечки или повреждения следует устранять немедленно, чтобы предотвратить дальнейшее повреждение теплообменника и всей системы.
Заключение
Теплообменники являются важным компонентом криогенных ВРУ, играющим решающую роль в охлаждении, рекуперации тепла и температурном балансе системы. Понимая, как работают теплообменники, а также важность их проектирования и обслуживания, мы можем обеспечить эффективную работу криогенных ВРУ и предоставить нашим клиентам высококачественную продукцию.
Если вам интересно узнать больше оКриогенный азот для разделения воздуха,Криогенная установка разделения воздуха, илиКриогенное оборудование, пожалуйста, не стесняйтесь обращаться к нам. Мы являемся ведущим поставщиком криогенных ВРУ и можем предоставить вам индивидуальные решения, отвечающие вашим конкретным требованиям. Давайте начнем разговор о ваших потребностях и выясним, как мы можем работать вместе для достижения ваших целей.
